无局放工频试验变压器功能特点
更新时间:2017-04-21   点击次数:1409次

无局放工频试验变压器工作原理

把电源输入有过流自动脱扣及防止突发加压的零位连锁装置的控制箱,经自耦调压器调节电压输入YDQ-WJD无局放工频试验变压器初级绕组,根据电磁感应原理,在次级(高压)绕组按其与初级绕组匝数之比可获得同等倍数的电压幅值-工频高压。此工频高经高压硅堆整流及稳压电容器滤波可取得直流高压,其幅值是工频高压有效值的2倍。

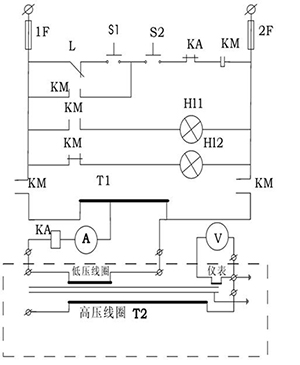

无局放工频试验变压器控制台接线图

无局放工频试验变压器控制台接线图

1-2F 熔断器KM 交流接触器KA 过流断电器L 零位开关H11 合闸指示T1 调压器
A 电流表S1 合闸按钮H12 电源指示V 千伏表S2 分闸按钮T2 高压试验变压

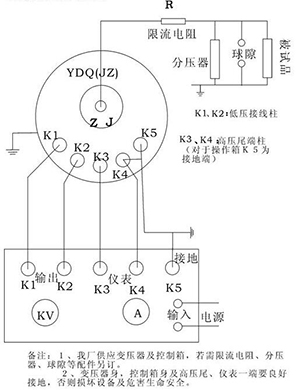

无局放工频试验变压器交流耐压试验接线图

无局放工频试验变压器交流耐压试验接线图

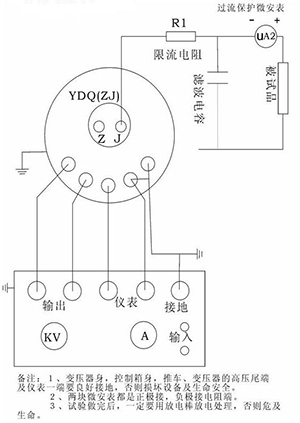

无局放工频试验变压器直流泄漏试验接线图

无局放工频试验变压器直流泄漏试验接线图

无局放工频试验变压器功能特点

1.输出功率大、带载能力强,抗干扰能力强。电压互感器绝缘电阻试验外壳由高强度铝合金组成,机内设有等电位保护环和四阶有源低通滤波器,对外界工频及强电磁场可起到有效的屏蔽作用。对容性试品测量由于输出短路电流大于1.6mA,很容易使测试电压迅速上升到输出电压的额定值。对于低阻值测量由于采用比例法设计故电压下落并不影响测试精度。
2. 电压互感器绝缘电阻试验不需人力作功,由电池供电,量程可自动转换。一目了然的面板操作和LCD显示使得测量十分方便和迅捷。
3. 电压互感器绝缘电阻试验输出短路电流可直接测量,不需带载测量进行估算。
